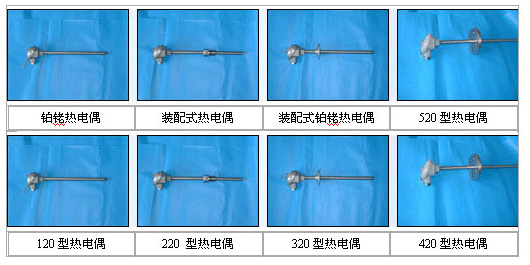

装配式热电偶

  WR系列工业用热电偶作为温度测量传感器 ,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统 ，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。

◆特点

     装配简单，更换方便；

     压簧式感温元件，抗振性能好；

    测温范围大；

    机械强度高，耐压性能好；

◆工作原理

    热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。

◆主要技术参数

    产品执行标准

    IEC584

    IEC1515

    GB/T16839-1997

    JB/T5582-91

◆常温绝缘电阻

    热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。

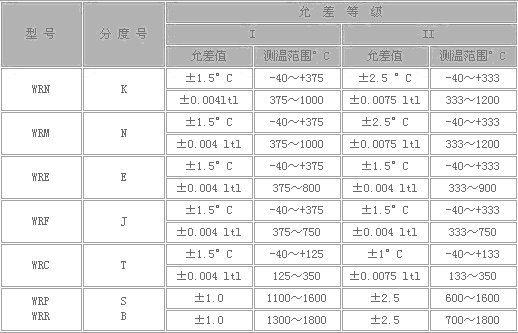

◆测量温度及允差

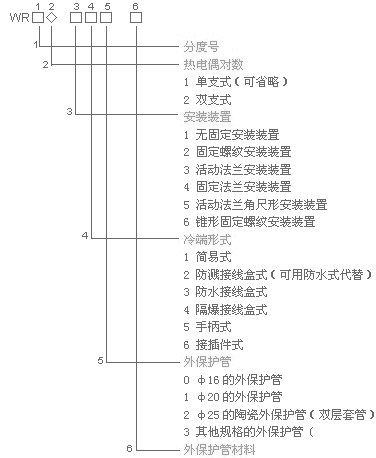

◆型号命名方式

    1 321钢管可不用标准

    G 高温合金不锈钢管

    F 耐腐不锈钢管 316,316L

    T1 高铝质（氧化铝）陶瓷外保护管

    T2 刚玉陶瓷外保护管
