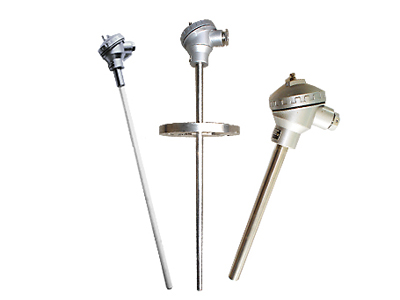

铠装热电偶

  • 所属分类:热电偶
  • 浏览次数:346次
  • 发布日期:2022/5/10 10:37:06
  • 产品概述

◆特点
·装配简单,更换方便;
·压簧式感温元件,抗振性能好;
·测温范围大;
·机械强度高,耐压性能好;
◆工作原理
  铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。
◆主要技术参数
产品执行标准
IEC751
JB/T8623-1997
JB/T8622-1997
◆测量温度及允差
型号 分度号 允差等级
I II
允差值 测温范围°C 允差值 测温范围°C
WRNK K ±1.5°C -40~+375 ±2.5 °C -40~+333
±0.004ltl 375~1000 ±0.0075 ltl 333~1200
WRMK N ±1.5°C -40~+375 ±2.5°C -40~+333
±0.004 ltl 375~1000 ±0.0075 ltl 333~1200
WREK E ±1.5°C -40~+375 ±1.5°C -40~+333
±0.004 ltl 375~800 ±0.004 ltl 333~900
WRFK J ±1.5°C -40~+375 ±1.5°C -40~+333
±0.004 ltl 375~750 ±0.004 ltl 333~750
WRCK T ±1.5°C -40~+125 ±1°C -40~+133
±0.004 ltl 125~350 ±0.0075 ltl 133~1000
WRPK S ±1°C 0~+1100 ±2.5°C 0~600
±[0.003(t-1100)] 1100~1600 ±0.0025 ltl 600~1600

◆常温绝缘电阻
铠装偶在环境温度为20±15°C,相对湿度不大于80%试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000MΩ。
即1m长的试样的绝缘电阻为1000MΩ;
10m长的试样的绝缘电阻为100 MΩ;
◆偶丝直径及材料
偶丝形式 单支式 双支式
套管直径 Ф2 Ф3 Ф4 Ф5 Ф6 Ф8 Ф3 Ф4 Ф5 Ф6 Ф8
套管材质 E﹑J﹑T 1Cr18Ni9Ti 1Cr18Ni9Ti
K﹑N 1Cr18Ni9Ti GH3030 1Cr18Ni9Ti GH3030
S GH3039 GH3039

铠装热电偶推荐使用温度
品 种 套管材料 外 径 使用温度(°C)
长期使用 短期使用
镍铬-镍硅 1Cr18Ni9Ti 2.0 600 700
3.0,4.0,5. 0,6.0,8.0 800 900
GH3030 2.0,3.0 800 900
4.0,5.0 900 1000
6.0,8.0 1000 1100
镍铬硅-镍硅 1Cr18Ni9Ti 2.0 600 700
3.0,4.0,5.0,6.0,8.0 800 900
GH3030 2.0,3.0 900 1000
4.0,5.0 1000 1100
6.0,8.0 1100 1200
GH3039 2.0,3.0,4.0 1000 1100
5.0,6.0,8.0 1100 1200
镍铬-铜镍 1Cr18Ni9Ti 2.0 500 600
3.0,4.0,5.0 600 700
6.0,8.0 700 800
铁-铜镍 1Cr18Ni9Ti 2.0 400 500
3.0,4.0,5.0 500 600
6.0,8.0 600 750
铜-铜镍 1Cr18Ni9Ti 2.0,3.0,4.0,5.0 250 300
6.0,8.0 300 350
铂铑10-铂 GH3039 2.0,3.0,4.0 1000 1100
5.0,6.0,8.0 1100 1200

铠装热电偶测量端形式




代号 形式 结构 特点 单支式 双支式
1 露端型 1.反应速度快。
2.适合于测量发动机的排气温度。
3.与其它测量结构相比测量端强度差。
ф1.0-ф8.0 ф3.0-ф8.0
2 接壳型 1.反应速度较快
2.耐压性能好,最高可承受350Mpa
3.不适合于有电磁干扰的场合
ф0.25-ф8.0 ф3.0-ф8.0
3 绝缘型 1.反应速度比较壳型慢
2.使用寿命长
3.防电磁干扰
ф0.5-ф8.0 ф3.0-ф8.0
4 分离式
绝缘型
1.可避免双支间的信号干扰
2.其它特点同绝缘型
  ф3.0-ф8.0
