产品概述

一、概述

HSB系列闪光报警控制仪可与各种PC系列智能控制仪表或其他接点式控制检测仪表配套使用。可同时检测八路输入信号，八路信号均采用大规模、高亮度数码管分别显示各通道的当前状态值。
闪光报警控制仪的输入信号可选择接点式开路报警、接点式闭路报警或TTL电平。具有多种报警控制输出方式，可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。

二、功能特点

输入信号：无电压开关接点或电压信号，电压输入允许范围为4-24VDC

测试功能由外部接点开关或面板按键启动；

消音功能由外部接点开关或面板按键控制；

三、主要技术指标

参数	类别	规格
输入信号	开关量	电接点信号（单独接点，不与其他线路相连接）
输入信号	TTL电平	标准TTL电平0～5V，高电平报警（数字式）
输出信号	开关量输出	继电器控制输出——继电器ON/OFF，AC220V/3A DC24V/6A（阻性负载）
	通讯输出	接口方式——标准串行双向通讯接口，光电隔离：RS485、RS232、RS422等（数字式）
	通讯输出	波特率：300～9600bps，按键设定
	馈电输出	DC24V，负载≤30mA，提供变送器供电，最多一路
其他功能	测量通道	八通道（不用的通道可设定关闭）
	显示方式	每通道采用0.8英寸高亮度LED数码或平面LED显示状态
	显示方式	发光二极管工作状态显示
	报警输出	继电器触点——AC220V/3A DC24V/6A（阻性负载）
	报警输出	数字式报警方式可通过按键设定状态（常开或常闭）
	参数设定	面板轻触式按键数字设定，参数设定值断电后保存，参数设定值密码锁定
	保护方式	工作异常自动复位、电源欠压自动复位
使用环境	环境温度	0～50 ℃
	相对湿度	≤85%RH，避免强腐蚀性气体
	供电电压	AC220V（+10%，-15%），50HZ，功率：≤5W
	供电电压	DC24V开关电源，功率：≤4W

四、选型表

代码					说明
	HSB-700	—			闪光报警仪
类型		10			八回路
		11			八回路、OC门对应输出
		04			四回路
通讯方式					缺项为无通讯接口
			R		带RS485通讯接口
供电方式				W	24VDC供电
					缺项为220VAC供电

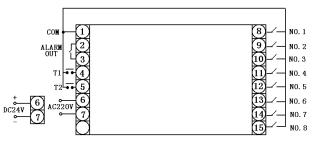

型号	HSB-700系列	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:550g

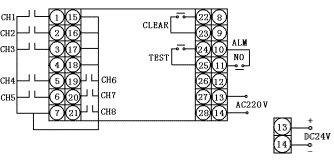

接线图	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:780g
