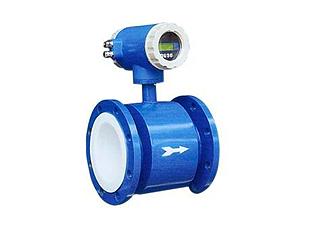

HSB-LD电磁流量计

一、产品说明：
  电磁流量计由电磁流量传感器和转换器配套组成，用以测量管道内各种导电流体或液固二相介质的体积流量。它广泛应用于化工、食品、制糖、酿酒、冶金、造纸、水利、环保、印染、石油、煤炭等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、糖浆、石灰乳、污水、给排水、双氧水、啤酒、麦汁、各种饮料等导电液体介质的体积流量。

二、主要特点
  1．流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
  2．测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。
  3．由于感应电压信号是在整个充满磁场的中间中形成的，是管道载面上的平均值因此传感器所需的直管段较短，长度为5倍的管道直径。
  4．多种电极及内衬材料，可满足耐腐蚀、耐磨损的要求。
  5．HSBLDE转换器采用国际较新的单片机和表面贴装技术，性能高、精度高、功耗低、零点稳定、参数设定方便，点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。
  6．双向测量系统，可测正向流量，反向流量，采用特殊的生产工艺和优质材料，确保产品的性能在长时间内保持稳定。

三、技术指标

1．公称压力：普通型 DN(4～80)—4.0MPa；DN（100～150）—1.6MPa；
DN（200～1000）—1.0MPa；DN(1100～2000) —0.6MPa。
高压型 DN（4～80）—6.3MPa，10 Mpa，16 MPa，25 MPa，32 MPa；
DN（100～150）—2.5 MPa，4.0 MPa，6.3 MPa，10 MPa，16 MPa；
DN（200～600）—1.6 MPa，2.5 MPa，4.0 MPa；
DN（700～1000）—1.6 MPa，2.5 MPa；
DN（1100～2000）—1.0 MPa，1.6MPa。
2．准确度等级：0.2、0.5（示值误差）
3．流速范围： （0.1～15）m/s
4．流体电导率：≥5uS/cm
5．防护等级： IP65（防喷水型）、IP68（潜水型）
6．流体温度： （-30～+180）℃
7．工作环境： （-25～+55）℃，5%～95%RH
8．连接方式： 法兰连接（GB9119—1988）或ANSI标准
9．输出信号： （0～1）kHz、（4～20）mA或（0～10）mA
10．供电电源： 220VAC、50Hz或24VDC。

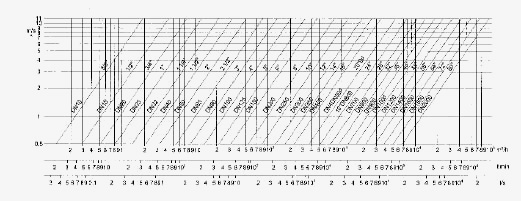

四、流量计内径、流速与流量关系曲线图

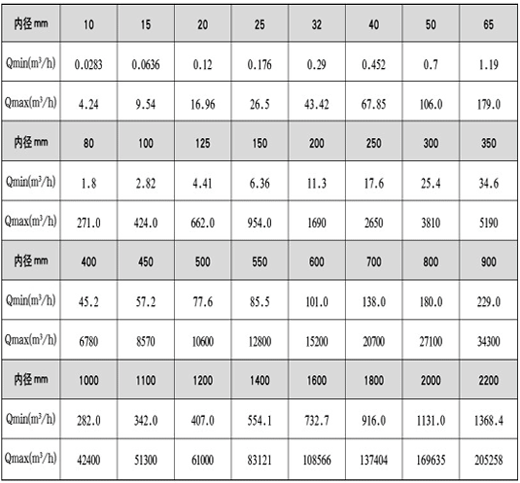

五、流量范围表

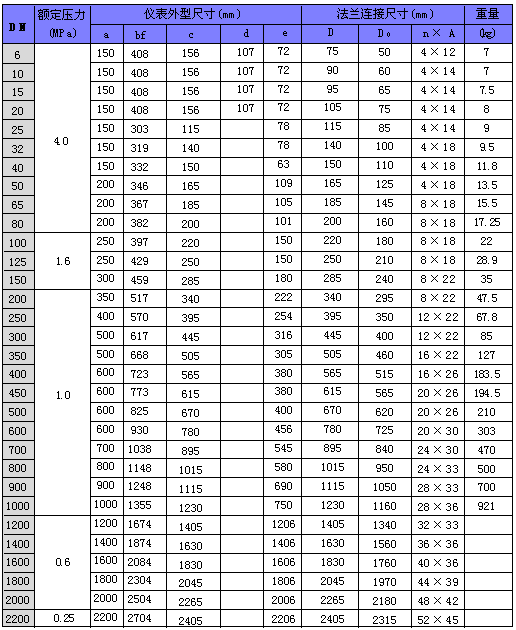

DN6-20                   DN25-2000

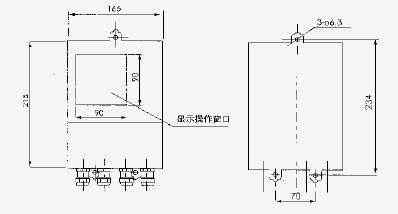

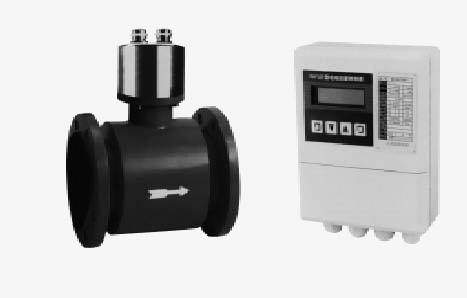

七、分体式流量计外观及转换器


八、安装位置注意事项
电磁流量计安装时测量电极的轴线必须近似于水平方向，测量管道内应完全充满液体。流量计的前方最少要有5D（D为流量计内径）长度的直管段，后方最少要有3D长度的直管段，流体的流动方向和流量计的箭头方向一致。管道内如有真空会损坏流量计的内衬，需特别注意。流量计附近应无强电磁场，并有充裕的空间，以便安装和维护。若测量管道有振动，在流量计的两边应有固定的支座。测量不同介质的混合液体时混合点与流量计之间的距离最少要有30D（D为流量计内径）长度。为方便今后流量计的清洗和维护，应安装旁通管道。安装聚四氟乙烯内衬的流量计时，连接两个法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，最好用力矩扳手。
九、型号选择
