电接点压力表、真空表

所属分类：压力表
浏览次数：479次
发布日期：2022/5/10 10:37:06

我要询价

产品概述

◆概述

电接点压力表适用于测量对铜合金无腐蚀、无爆炸危险、非结晶的各种液体、气体等介质压力。仪表经与相应的电气器件配套使用，可达到对被测压力系统实现预先设定的最大或最小压力值的双位自动控制和发信（报警）的目的。
仪表具有测量控制功能，可任意设定上、下限值，动作稳定，在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。

结构原理
仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。
当被测压力作用于弹簧管时，其末端产生相应的弹性变形一位移，经传动机构放大后，由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。
在电接点装置的电接触信号针上，装有可调节的磁钢，可以增加接点吸力，加快接触动作，从而使触点接触更好，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以该仪表具有性能好、使用寿命长、触点开关功率较大等优点。

◆型号规格

□	-	□	□	□	□
YX - 一般电接点压力表 YZXC - 电接点压力真空表 YXC - 磁助式电接点压力表 YXN - 耐振电接点压力表	1	100 压力表直径为100毫米 150 压力表直径为150毫米	Z 轴向	T 带边	Q 前边

◆技术参数

名称	型号	测量范围（MPa)	精度	触点熔点
电接点压力表	YX-100	0～0.1；0～0.16；0～0.25；0～0.4；0～0.6； 0～1； 0～1.6；0～ 2.5；0～4；0～6；0～10； 0～16；0～25； 0～40；0～60	1.5	380VX1A
	YX-150
电接点压力真空表	YZXC-100	-0.1～0.3；-0.1～0.5；-0.1～0.9； -0.1～1.6；-0.1～2.5	1.5	380VX1A
	YZXC-150

产品型号	YXC-100 YXN-100	YXC-150 YXN-150
公称直径	Ф100	Ф150
接头螺纹	M20x1.5
精确度等级	1.0 1.5
测量范围	-0.1～0.15 -0.1～0.3 -0.1～0.5 - 0.1～0.9 -0.1～1.5 -0.1～2.4 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～460
使用环境条件	温度-40-70℃ 相对湿度≤85％
耐振等级	YXC系列V.H.3 YXN系列V.H.4
电接点装置的技术参数	最高工作电压：DC220V AC380V
	触点最大功率：30VA(阻性负载)
	控制方式：可调节上、下限缓行磁助接点开关

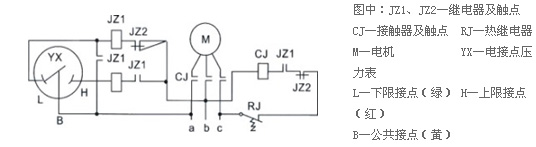

电气电路连接示意图

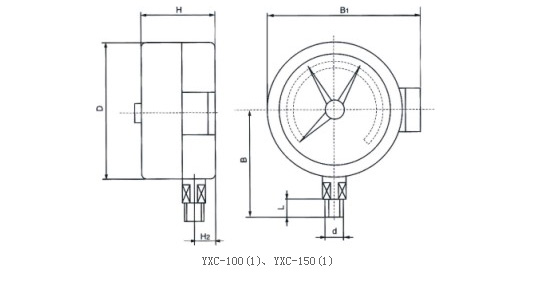

外形尺寸
