中圆图有纸记录仪
所属分类:
有纸记录仪
浏览次数:
493次
发布日期:
2022/5/10 10:37:06
我要询价
产品概述
一、产品概述
直线电机式数显中圆图记录仪,是我公司引进和吸收国外技术新研制的专利产品,它广泛采用了当今国际上如下新技术:
1、 设计了“直线电动机”直接驱动记录笔和笔位反馈电位器的同轴传动记录私服机构,设计里良好的速度反馈私服电路,获得了全程1秒的快速响应。
2、 设计了功能模块技术,如线性化模块,使非线性信号和显示记录有良好的匹配衔接。
3、 数字显示采用了25mm大数码管,醒目、清晰。
4、 在放大器、比较器、稳压器、A/D转换等电路中,大量采用集成电路器件。
5、 采用了导塑参比电位器、记录精度高、耐磨性好。
6、 进行了讯号多元化选择。如热电偶、热电阻、毫安、毫伏以及直流电压等。
7、 采用了故障分离技术,使显示、记录、调节相互独立工作,局部损坏,仍可维持运行。
8、 优化了电路和机械结构,以求
最简的维护。本仪表使用于各种工业领域,输入温度、流量、压力、液位以及其他理化的电讯号,对其进行自动显示、记录和报警等。
二、主要技术指标
1、 显示基本误差:±0.5%FS ±末位码1。
2、 显示回差:±0.25%FS。
3、 记录基本误差:±1%FS。
4、 记录回差:±0.5%FS。
5、 记录全程响应时间为1秒。
6、 上下限报警/控制系统:
7、 电源220V 50HZ、 功耗<10W电源短时间跌落25%。仪表工作。
8、 绝缘电阻:电源-讯号,电源-地,讯号-地均为20MΩ。
9、 绝缘强度:电源-讯号,电源-地均为1KV.1分钟。讯号-地位500V.1分钟。
10、 外形尺寸:280mm×280mm×深150mm,
开孔尺寸:260﹢2mm×260﹢2mm。
11、 环境温度:0-50℃,相对湿度:10%-90%。

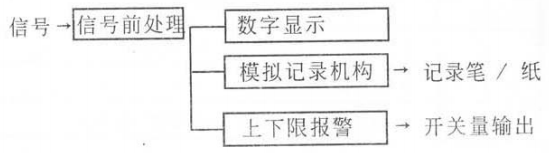

三、仪表功能框图
信号输入仪表后,进行处理,然后实现三项功能,即:数字显示,模拟记录和上下限报警。
1、 数字显示,用四位大数码显示,实施跟踪显示。
2、 记录采用圆图记录仪,按时间分格进行被测量的连续画线记录。
3、 上下限报警,根据设定的报警点,超限后继电器进行博阿静或位式调节。

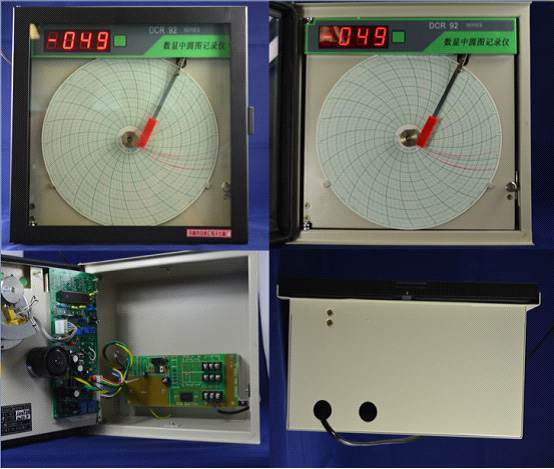

四、产品高清图
五、系列型谱和规格表

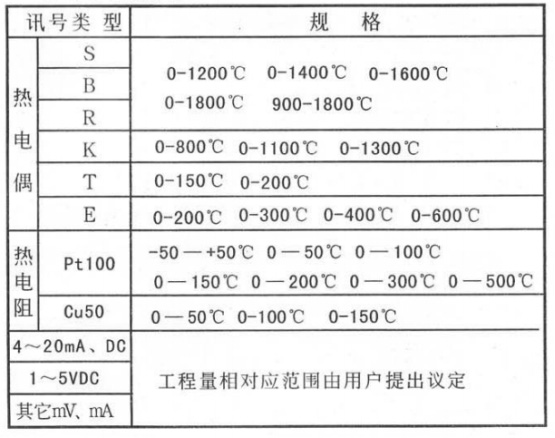

讯号与规格表
六、现场安装与投运:

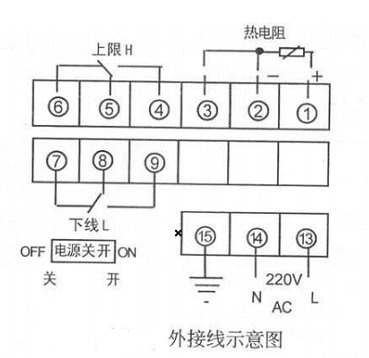

采用嵌入法,安装在仪表盘上,接地线和220V电源线,热电偶到仪表之间的讯号线,是采用和热电偶相对应的补偿导线,按正负极性接好(不允许用铜线代替)。热电阻到仪表或自荐的讯号线,要求具有较小且相同阻值连接线,若有差异可在小阻值的导线上串入电阻予以匹配:mA或V输入的信号线,注意极性不要接反。
若仪表为mA信号+模出、24V外供两线制变送器等符合功能时,另有外接线说明。
继电器连线注意上。下限的常开触点与常闭触点选择介入,拔下压纸帽,将记录纸装入,记录笔插在记录笔杆上:
为了确保现场运行良好,应满足以下条件:
1、 电源电压范围为220V +10% -15% 50HZ
2、 换将温度:0-50℃相对湿度10%-90%;
3、 周围应避免靠近电机、变压器等强大的磁场;
4、 对现场串模干扰或共模干扰大的场所,除仪表设计有符合
国家
要求的抗干扰能力外,现场信号端应采取抗干扰处理措施,尽可能减少干扰量。
